Cartographie moteur : comprendre les paramètres modifiés lors d’une reprogrammation ECU

La cartographie moteur correspond à l’ensemble des paramètres gérés par le calculateur (ECU) pour faire fonctionner votre moteur : injection, allumage, suralimentation, limiteurs, etc. Lors d’une reprogrammation ECU, ces paramètres sont ajustés pour modifier le comportement du moteur, généralement pour gagner en puissance, en couple ou en agrément de conduite.

Concrètement, le calculateur moteur fonctionne comme un cerveau électronique qui consulte en temps réel des centaines de données (position de la pédale, régime, température d’air, pression de turbo, cliquetis…) et choisit dans ses tables une quantité de carburant, un angle d’allumage, une pression de suralimentation, un niveau d’ouverture de papillon, etc. Comprendre quels paramètres sont modifiés et dans quelles limites est essentiel pour juger de la qualité d’une préparation, évaluer les risques mécaniques et faire la différence entre une simple cartographie “booster” et un réglage sérieux, mesuré et cohérent. Ce guide détaille point par point les principaux éléments modifiés lors d’une reprogrammation, leur rôle, leurs interactions et les bonnes pratiques à surveiller pour préserver la fiabilité de votre moteur.

Qu’est-ce qu’une cartographie moteur et comment fonctionne une ECU ?

Rôle de l’ECU dans le fonctionnement du moteur

Le calculateur moteur, ou ECU (Engine Control Unit), est une unité électronique qui commande presque tous les paramètres de fonctionnement du moteur. Sur un moteur moderne, rien ou presque ne se fait “mécaniquement pur” : injection, allumage, suralimentation, dépollution, gestion de couple… tout passe par l’ECU. Son but principal est d’optimiser en permanence le compromis entre performance, consommation, émissions polluantes et durabilité.

Pour cela, l’ECU s’appuie sur un réseau de capteurs :

• Capteur de position vilebrequin (régime moteur et position angulaire)
• Capteur d’arbre à cames (synchronisation distribution)
• Capteurs de température (eau, air, carburant, échappement sur certaines versions)
• Capteur de pression de suralimentation (MAP) et parfois capteur de masse d’air (MAF)
• Capteurs d’oxygène (sondes lambda) pour analyser la richesse des gaz d’échappement
• Capteurs de cliquetis pour détecter la détonation dans les cylindres
• Capteur de position de la pédale d’accélérateur et de papillon motorisé

En continu, l’ECU lit ces informations, puis va chercher dans sa cartographie moteur (un ensemble de tables et de lois mathématiques) les ordres à envoyer :

• Durée d’ouverture des injecteurs (quantité de carburant)
• Angle d’avance à l’allumage (essence)
• Pression de turbo et commande de la wastegate ou du variateur de géométrie
• Position du papillon et couple demandé/transmis
• Position des volets d’admission, des EGR, des papillons d’échappement, etc.

Une reprogrammation ECU consiste à modifier ces tables et lois pour changer les consignes que le calculateur envoie, souvent en élargissant certaines marges (pression de suralimentation, couples limites, etc.). L’ECU reste le même matériellement, mais son “logiciel interne” est réécrit ou ajusté.

Structure d’une cartographie : tables, lois et stratégies

La représentation la plus parlante d’une cartographie moteur est une table 3D : en abscisse, le régime moteur ; en ordonnée, une charge (souvent la pression d’admission, le débit d’air ou un couple demandé) ; en hauteur, la consigne (quantité de carburant, avance, pression de turbo, etc.). L’ECU interpole en permanence entre plusieurs points de ces tables pour déterminer la bonne valeur à chaque instant.

Une cartographie moderne ne se résume cependant pas à une unique table par fonction. On y trouve :

• Des tables principales (injection, avance, couple maximum, pression de suralimentation)
• Des tables correctrices (température d’air, température eau, altitude, qualité carburant)
• Des limiteurs (couple maxi par rapport à la boîte, par rapport au rapport engagé, par rapport à la température, limiteurs de fumée sur diesel, etc.)
• Des stratégies de sécurité (repli en cas de panne capteur, réduction de charge en cas de surchauffe, protection turbocompresseur…)

Par exemple, la table d’injection cible une certaine richesse, mais un correcteur va l’appauvrir ou l’enrichir selon la température d’admission. Si la température est très élevée, un autre module peut limiter la pression de turbo, et donc diminuer la charge moteur pour protéger la mécanique. Une bonne reprogrammation doit donc tenir compte de ces multiples niveaux de stratégie et ne pas se contenter de “pousser” les principaux curseurs.

On distingue généralement :

• Les cartographies dites “Stage 1” : reprogrammation sur moteur et périphériques strictement d’origine (turbo, injecteurs, échappement…).
• Les cartographies “Stage 2, 3…” : adaptées à des pièces modifiées (ligne d’échappement, admission, turbo plus gros, échangeur surdimensionné, etc.).

Le cœur du sujet reste toujours le même : quelles valeurs de couple, de richesse, de pression et d’avance l’ECU va-t-il réellement demander, et dans quelles conditions ?

Les grands types de paramètres modifiés lors d’une reprogrammation ECU

Paramètres liés à l’injection et à la richesse

Sur un moteur essence, la combinaison air/carburant idéale, appelée richesse stœchiométrique, est d’environ 14,7:1 (14,7 g d’air pour 1 g d’essence) pour un carburant standard. Sur un diesel, le fonctionnement est globalement en excès d’air, et la cartographie gère davantage la quantité de carburant en fonction de la limite de fumée, du couple désiré et des contraintes de dépollution.

Lors d’une reprogrammation ECU, les tables qui gèrent :

• La durée d’injection (temps d’ouverture des injecteurs)
• La pression de rampe commune (diesel haute pression, essence injection directe)
• Les cibles de richesse (lambda cible, AFR cible)

sont ajustées pour délivrer plus de carburant dans certaines zones de charge et de régime, ou pour adapter le mélange à une augmentation de pression de suralimentation.

Sur essence turbo, on enrichit souvent le mélange à forte charge afin de :

• Réduire la température de combustion (car l’essence supplémentaire permet de refroidir)
• Limiter le cliquetis
• Stabiliser la combustion à haut régime et haute pression

Sur diesel, la gestion de l’injection est plus complexe, car on joue aussi sur :

• Les pré-injections (pour adoucir le bruit et la montée en pression)
• L’injection principale (principal générateur de couple)
• Les post-injections (dépollution, montée en température du FAP)

Une mauvaise cartographie peut trop enrichir sur essence (consommation excessive, pollution, dilution de l’huile) ou trop charger en diesel (fumées noires, FAP qui se sature, montée brutale du couple qui fatigue embrayage et boîte). C’est pour cela que la qualité du réglage sur les paramètres d’injection est cruciale.

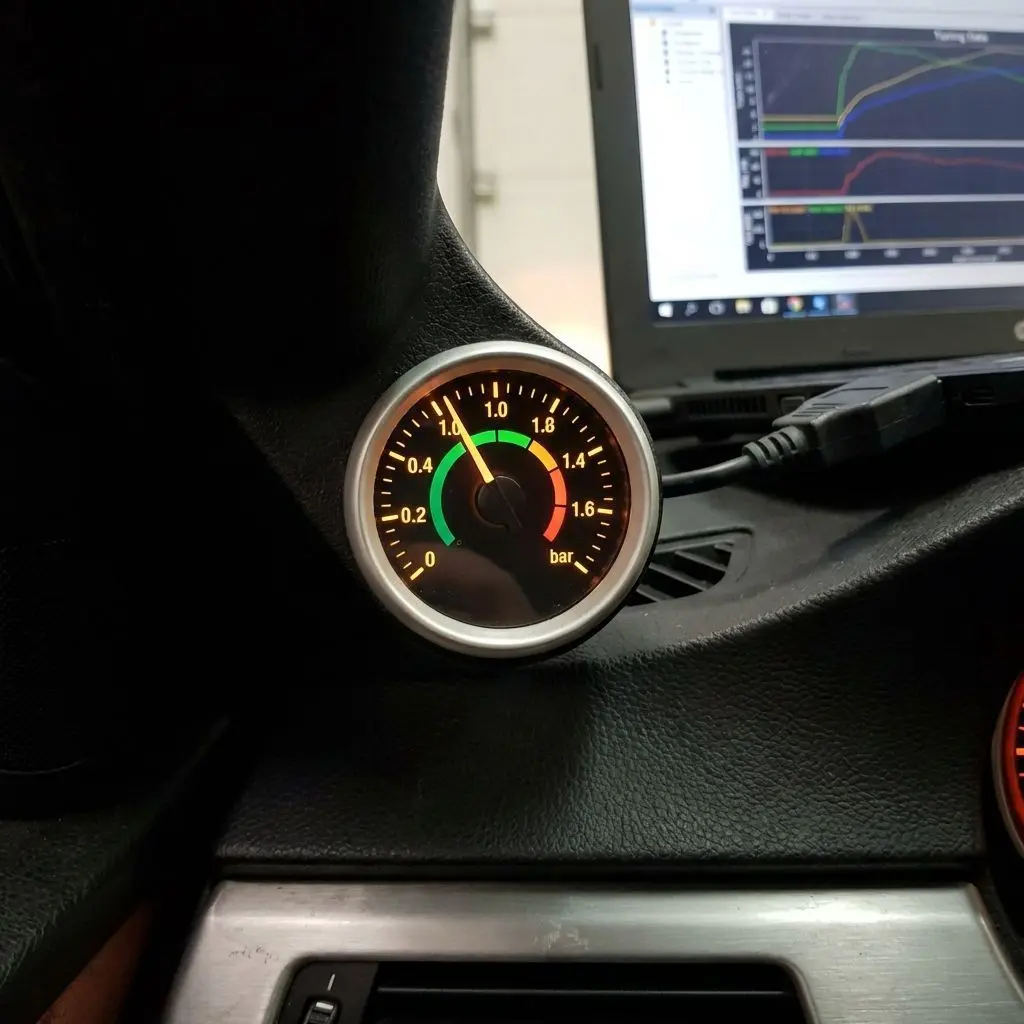

Paramètres de suralimentation et gestion de la pression de turbo

Sur les moteurs turbo, essence comme diesel, le turbocompresseur est l’un des principaux leviers de gain de puissance. La cartographie contrôle la pression de suralimentation via :

• Les tables de pression de consigne (boost target)
• Les lois de pilotage de la wastegate (turbo à wastegate) ou de la géométrie variable
• Des limiteurs de pression et des stratégies de sécurité (surboost, surchauffe…)

Une reprogrammation Stage 1 augmente généralement la pression de turbo dans certaines zones de charge. Cette hausse de pression permet d’augmenter le débit d’air admis, à condition d’ajouter la quantité de carburant correspondante et d’adapter l’avance à l’allumage. Le gain de couple est souvent très sensible sur la plage de régime intermédiaire, ce qui rend l’auto nettement plus vive.

Mais chaque turbo a une zone de fonctionnement optimale : le faire tourner trop vite ou trop en dehors de sa plage peut mener à :

• Une surchauffe des paliers
• Une usure accélérée de la roue compresseur ou turbine
• Une augmentation de la température d’air d’admission, défavorable à la performance et au cliquetis

C’est pourquoi les cartographies série se gardent une marge de sécurité. Le préparateur les réduit en partie lors d’une reprogrammation, mais sans normalement les annuler. Quand les valeurs sont trop extrêmes, on parle plutôt de préparation pour usage compétition, avec tous les risques que cela suppose sur route.

Les paramètres de lissage de la montée en pression sont également importants : une montée de boost trop brutale peut générer un comportement ON/OFF désagréable et mettre à mal la transmission. La cartographie doit donc gérer aussi la dynamique de mise en pression, pas seulement la valeur de crête.

Limiteurs de couple et gestion de la demande conducteur

Sur la plupart des véhicules modernes, ce n’est plus directement la position de la pédale d’accélérateur qui commande l’ouverture du papillon ou la quantité de carburant injectée, mais une logique de gestion de couple. L’ECU traduit la position de pédale en “couple demandé” et le compare à divers limiteurs de couple :

• Limiteur de couple moteur maximum théorique
• Limiteur de couple par rapport à la boîte de vitesses ou au pont (protection transmission)
• Limiteur par rapport au rapport engagé (par exemple, couple bridé sur 1re/2e pour préserver la motricité)
• Limiteurs de couple par rapport à la température d’huile/eau ou à la température d’admission

Lors d’une reprogrammation, on modifie souvent :

• Le couple maximum autorisé par l’ECU (ce qui permet d’utiliser le potentiel réel du moteur)
• Les cartographies de pédale d’accélérateur (relation entre % de pédale et couple demandé)
• Certains limiteurs par rapport aux rapports (bridage d’origine en 1re/2e/3e, par exemple sur certaines GTI ou diesels puissants)

C’est ce réglage qui fait que, parfois, une auto reprogrammée donne la sensation d’une pédale plus réactive, d’une voiture qui “répond” mieux, même à mi-charge. L’objectif est de rendre la montée en couple plus franche et linéaire, sans forcément exploser les valeurs absolues à haut régime.

Mais ces limiteurs sont aussi des protections mécaniques. Un embrayage ou une boîte donnée ne peut accepter qu’un certain niveau de couple. Une cartographie trop agressive sur ces paramètres peut conduire à :

• Patinage prématuré de l’embrayage
• Usure ou casse des pignons de boîte
• Contraintes fortes sur les transmissions et cardans

Une reprogrammation sérieuse doit donc intégrer une vision globale du véhicule (moteur + transmission), pas seulement une recherche de chiffres impressionnants au banc.

Paramètres avancés souvent ajustés lors d’une cartographie

Avance à l’allumage et gestion du cliquetis (essence)

Sur un moteur essence, l’avance à l’allumage (le moment où la bougie enflamme le mélange) est l’un des paramètres les plus délicats et les plus importants en optimisation. L’objectif est que la pression maximale dans le cylindre survienne au bon moment, juste après le point mort haut, pour convertir un maximum de pression en travail sur le piston.

Plus d’avance (dans certaines limites) peut :

• Augmenter le rendement
• Améliorer le couple à bas et moyen régime
• Réduire parfois la consommation à charge partielle

Mais trop d’avance provoque le cliquetis, une combustion anormale et très destructrice. L’ECU moderne dispose de capteurs de cliquetis et de tables d’avance de base + tables de correction adaptative. En reprogrammation, on va généralement :

• Ajuster les tables d’avance de base pour les rendre plus optimisées avec la nouvelle pression de suralimentation ou la nouvelle richesse
• Conserver ou légèrement adapter les systèmes de correction pour garder une marge de sécurité en fonction de la qualité du carburant (SP98 vs SP95, par exemple)

Sur des moteurs prévus pour du SP98, une reprogrammation peut tirer parti de ce carburant plus résistant au cliquetis pour avancer davantage l’allumage à forte charge. Cependant, une bonne cartographie doit rester exploitable avec une qualité de carburant réaliste, en tenant compte de ce que le conducteur mettra effectivement dans son réservoir.

Gestion de la distribution variable, EGR, swirl et autres actionneurs

De nombreux moteurs modernes disposent de distributions variables (calage ou levée variable des soupapes), ainsi que de systèmes annexes destinés à améliorer le rendement ou réduire les émissions :

• Calage variable des arbres à cames (VVT, VANOS, VTEC, etc.)
• Volets de turbulence (swirl flaps) dans l’admission
• Vannes EGR (recirculation des gaz d’échappement)
• Volets dans l’échappement, clapets de bruit, etc.

La cartographie intègre des tables qui définissent, pour chaque régime et charge, la position de ces actionneurs. En reprogrammation, plusieurs scénarios se présentent :

• Optimisation du calage d’arbre à cames pour améliorer le remplissage à certains régimes après une augmentation de pression de turbo.
• Ajustement du fonctionnement de l’EGR pour limiter l’encrassement ou adapter à une utilisation plus “sportive”.
• Dans certains cas non conformes à la réglementation, désactivation logicielle d’éléments comme l’EGR ou les volets swirl lorsque ceux-ci sont mécaniquement condamnés.

Ces modifications sont sensibles sur le plan légal et environnemental. Les systèmes EGR et de post-traitement des gaz (FAP, catalyseurs SCR, etc.) sont là pour respecter des normes d’émissions. Les désactiver, même par cartographie, rend le véhicule non conforme à la législation. D’un point de vue moteur, la suppression de certaines sources de recirculation peut toutefois réduire l’encrassement d’admission ou améliorer la stabilité de fonctionnement à forte charge, mais cela ne doit pas faire oublier le cadre légal.

Concernant la distribution variable, une bonne optimisation des tables peut apporter un gain de couple ou une meilleure progression de puissance, surtout en combinaison avec une ligne d’échappement modifiée ou un turbo différent. Mais ces réglages sont très pointus et nécessitent une bonne compréhension du moteur concerné et idéalement une validation au banc ou via enregistrement de log détaillé.

Stratégies de protection moteur : températures, pression, richesse de secours

Enfin, un ensemble de paramètres souvent négligés dans les cartographies mal conçues concerne les stratégies de protection moteur. L’ECU surveille en permanence des variables critiques :

• Température d’eau et d’huile
• Température d’air d’admission
• Température des gaz d’échappement (sur certains systèmes)
• Pression dans la rampe d’injection
• Taux de cliquetis détecté

Selon ces valeurs, des tables de sécurité peuvent :

• Limiter progressivement le couple maximum
• Réduire la pression de suralimentation
• Enrichir le mélange pour refroidir la combustion
• Passer en mode dégradé si un capteur est hors tolérance

Lors d’une reprogrammation, ces sécurités doivent être prises en compte et, dans la plupart des cas, conservées, quitte à ajuster légèrement leurs seuils pour coller au nouveau fonctionnement. Les désactiver ou les reculer excessivement est un facteur de risque majeur, en particulier sur route par forte chaleur ou en usage prolongé.

Un signe d’une cartographie bien pensée : même après plusieurs accélérations consécutives ou un long trajet chargé, le moteur reste cohérent, sans fumée excessive, sans trous, sans odeur suspecte de surchauffe, et les températures (si vous pouvez les lire via OBD) restent dans des zones raisonnables. Cela indique que les stratégies de protection sont encore en place et fonctionnelles.

Impacts concrets d’une reprogrammation sur le comportement et la fiabilité

Gains de puissance et de couple : ce qui est réaliste

Sur un moteur turbo moderne, une cartographie moteur bien réalisée permet souvent des gains significatifs :

• Essence turbo : +20 à +35 % de puissance et +25 à +40 % de couple en Stage 1, selon le moteur.
• Diesel turbo : +20 à +30 % de puissance et +30 à +40 % de couple, parfois plus sur certains blocs très bridés d’origine.

Ces chiffres varient selon :

• Le niveau de bridage d’origine (certaines versions sont sous-exploitées en sortie d’usine pour des raisons marketing ou fiscales).
• La qualité du carburant et du refroidissement (présence d’un gros intercooler, par exemple).
• L’état général du moteur (kilométrage, entretien, encrassement…).

Un point essentiel : le gain de couple à mi-régime est souvent plus marquant au quotidien que la seule hausse de puissance maximale. Une bonne reprogrammation rend l’auto plus pleine entre 2 000 et 4 000 tr/min sur un diesel, ou entre 2 500 et 5 000 tr/min sur un essence turbo. Les dépassements sont plus courts, les reprises plus franches, sans forcément devoir rétrograder.

Un préparateur sérieux explique en général clairement :

• Les gains attendus (avec avant/après au banc de puissance si possible)
• Les limites mécaniques à ne pas dépasser
• Les éventuelles adaptations recommandées (embrayage renforcé, refroidissement amélioré…)

Effets sur la consommation, la pollution et la durée de vie mécanique

La consommation après reprogrammation est un sujet fréquemment mal compris. Théoriquement :

• À conduite identique, une cartographie optimisée peut parfois légèrement réduire la consommation, grâce à une meilleure exploitation du couple et un fonctionnement plus efficace.
• En pratique, beaucoup de conducteurs profitent du surplus de performance, roulent plus vite ou accélèrent plus fort, ce qui augmente naturellement la consommation.

Sur diesel, une cartographie trop riche en carburant à forte charge se traduira par :

• Des fumées noires visibles (signe d’un excès de carburant non brûlé)
• Une saturation plus rapide du FAP
• Un risque de dilution de l’huile par le gasoil en cas d’injections trop longues ou mal gérées

Sur essence, un enrichissement excessif à moyen régime détruira le bénéfice potentiel sur la consommation et pourra encrasser les bougies, le catalyseur et la ligne d’échappement.

La durée de vie mécanique dépend essentiellement :

• Du niveau de couple réellement demandé par rapport aux capacités de la transmission
• De la gestion des températures (air, eau, huile, échappement)
• De la qualité du carburant et de l’huile utilisée
• Du respect des temps de chauffe et de refroidissement du turbo

Une reprog raisonnable, sur une base saine, avec un entretien correct, peut rester fiable sur la durée. À l’inverse, une cartographie “maximale” utilisée intensivement, surtout en conditions sévères (remorquage, autoroute chargée en plein été, circuit), accélérera naturellement l’usure.

Anecdote : quand une bonne cartographie sauve un moteur… et un budget

Un préparateur spécialisé sur les moteurs turbo essence racontait le cas d’un client venu avec un véhicule déjà “reprogrammé” ailleurs. Sur le papier, les chiffres étaient flatteurs : +50 % de couple, pression de turbo poussée à la limite, limiteurs de couple relevés au maximum. En pratique, la voiture présentait des à-coups, des coupures de puissance et fumait légèrement à pleine charge.

Après lecture de la cartographie moteur existante, il a constaté que :

• Les stratégies de protection thermique avaient été largement reculées, voire désactivées.
• L’avance à l’allumage était trop agressive pour le SP98 disponible en station.
• La richesse à haute charge était à la limite du pauvre, augmentant fortement le risque de cliquetis.

Le client, qui s’apprêtait à monter un turbo renforcé et un embrayage racing pour “assumer la reprog”, a finalement opté pour un retour à des paramètres raisonnables : pression de turbo plus modérée, richesse sécurisée, avance ajustée avec lecture de cliquetis, remise en place des sécurités thermiques. Résultat : des chiffres au banc légèrement inférieurs, mais une auto plus saine, sans coupure, avec une fiabilité préservée. À long terme, cette cartographie cohérente lui a probablement évité un moteur à refaire pour plusieurs milliers d’euros.

“Une bonne reprog, ce n’est pas celle qui sort le plus gros chiffre sur une feuille, c’est celle qui continue de tourner proprement dans 100 000 km”, concluait le préparateur.

Conclusion

La cartographie moteur est bien plus qu’un simple “fichier miracle” : c’est l’ensemble structuré de paramètres que l’ECU utilise pour piloter chaque détail du fonctionnement du moteur. Lors d’une reprogrammation ECU, des éléments clés comme l’injection, la richesse, l’avance à l’allumage, la pression de turbo, les limiteurs de couple, la distribution variable ou encore les stratégies de protection sont ajustés pour exploiter davantage le potentiel du moteur.

Comprendre quels paramètres sont modifiés, comment ils interagissent et dans quelles limites raisonnables ils doivent rester permet de distinguer une préparation sérieuse, mesurée et durable, d’un réglage excessif aux conséquences potentiellement coûteuses. Avant de confier votre véhicule, interrogez le professionnel sur son approche, ses méthodes de contrôle (banc de puissance, logs, supervision des températures) et sa façon de gérer la fiabilité. Une cartographie bien conçue transforme l’agrément de conduite et les performances tout en respectant la mécanique ; c’est ce juste équilibre qui fait la différence sur le long terme.

FAQ sur la cartographie moteur et la reprogrammation ECU

Quels sont les principaux paramètres modifiés lors d’une reprogrammation ECU ?

Les principaux paramètres modifiés sont la pression de turbo, les tables d’injection et de richesse, l’avance à l’allumage (essence), les limiteurs de couple, ainsi que certaines stratégies de gestion de la pédale d’accélérateur et de protection thermique. Sur des moteurs plus complexes, la distribution variable, l’EGR ou les volets d’admission peuvent également être ajustés.

Une reprogrammation moteur est-elle dangereuse pour la fiabilité ?

Une reprogrammation raisonnable, réalisée par un professionnel compétent, en tenant compte des limites mécaniques du moteur et de la transmission, reste globalement fiable. Les risques augmentent dès lors qu’on pousse trop haut la pression de turbo, le couple ou qu’on désactive des sécurités. La qualité de l’entretien, du carburant et le respect des temps de chauffe jouent aussi un rôle majeur.

Peut-on réduire sa consommation avec une cartographie moteur ?

Oui, c’est possible à conduite identique, surtout sur diesel, grâce à une meilleure exploitation du couple à bas régime et à l’optimisation de la richesse et de l’injection. Toutefois, dans la réalité, beaucoup de conducteurs profitent des performances accrues, ce qui tend à augmenter la consommation. Le gain ou la perte dépend donc autant de la cartographie que du style de conduite.

Quelle est la différence entre une reprogrammation et un boîtier additionnel ?

Un boîtier additionnel modifie principalement les signaux de certains capteurs (pression, débit, etc.) pour tromper l’ECU, sans toucher aux tables internes. Une reprogrammation ECU intervient directement sur la cartographie d’origine, en ajustant finement l’ensemble des paramètres (injection, avance, limiteurs, protections). La reprogrammation est plus complète et plus cohérente, à condition d’être bien réalisée.

Une reprogrammation est-elle détectable par le constructeur ?

Dans la majorité des cas, une modification de cartographie moteur est détectable par les outils de diagnostic constructeur, que ce soit via le contenu du logiciel ou l’historique de fonctionnement (valeurs de couple, de pression, etc.). Cela peut entraîner une remise en cause de la garantie. Certains préparateurs proposent des solutions “retour origine”, mais cela ne garantit pas l’absence de trace.

Faut-il modifier d’autres éléments que la cartographie (embrayage, échappement, intercooler) ?

En Stage 1, sur un moteur et une transmission en bon état, aucune modification lourde n’est en général obligatoire, même si un entretien irréprochable est recommandé. En revanche, dès que le couple augmente fortement ou que l’on vise des puissances élevées (Stage 2/3), un embrayage renforcé, un meilleur intercooler ou une ligne d’échappement plus libre deviennent vivement conseillés, voire nécessaires pour la fiabilité.

Combien de temps dure une reprogrammation moteur ?

Une reprogrammation sérieuse nécessite généralement plusieurs heures : lecture de la cartographie d’origine, adaptation du fichier, passage(s) au banc, ajustements, essais routiers et contrôles de cohérence. Une intervention très rapide sans mesures ni vérifications approfondies est souvent le signe d’un travail peu personnalisé.

Une cartographie peut-elle être adaptée à des modifications mécaniques spécifiques ?

Oui. Lorsqu’un véhicule reçoit des modifications telles qu’un turbo plus gros, une ligne d’échappement complète, un intercooler surdimensionné ou des injecteurs différents, une cartographie sur mesure est indispensable. Elle permet d’exploiter ces pièces tout en maintenant la bonne richesse, une avance adaptée et des températures maîtrisées.

Peut-on revenir à la cartographie d’origine après une reprogrammation ?

Dans la plupart des cas, oui, à condition que le préparateur ait sauvegardé le fichier d’origine ou que celui-ci soit encore disponible auprès du constructeur. Le retour à l’origine est utile en cas de revente du véhicule, de problème de fiabilité suspecté ou de passage en concession. Toutefois, toute modification antérieure peut laisser des traces dans certains calculateurs.
